مقدِّمة:

يعد KiCad برنامج مجاني و مفتوح المصدر صدر لأول مرة في عام 1992. يستخدم لأتمتة التصميم الإلكتروني (EDA). يمكنك من خلاله رسم مخططات الدارات الإلكترونية Schematic Capture و تصميم مخطط الدارة المطبوعة PCB Layout ،كما يمكنك من عرض التصميم النهائي بمشهدٍ ثلاثي الأبعاد 3D.

تعرفوا في هذا المقال على مميزات هذا البرنامج و طريقة تحميله وتثبيته.





مميزات KiCAD :

يقدم هذا البرنامج مجموعة من الميزات التي تجعله مرغوبًا من قبل مهندسي الإلكترونيات وحتى طلاب المرحلة الجامعية، ومن هذه المزايا:

تصميم مخططات الدارات الإلكترونية(Schematic Capture):

يدعم محرر المخططات Schematic Editor لـ KiCad كل شيء بدءًا من رسم المخططات الإلكترونية البسيطة وصولاً إلى التصاميم المعقدة، كما يمكنك إنشاء رموز العناصر الإلكترونية الخاصة بك أو استخدام آلاف العناصر الموجودة في مكتبة KiCad الرسمية، بالإضافة إلى إمكانية فحص تصميمك باستخدام محاكي SPICE المدمج في البرنامج.

kicad_eeschema



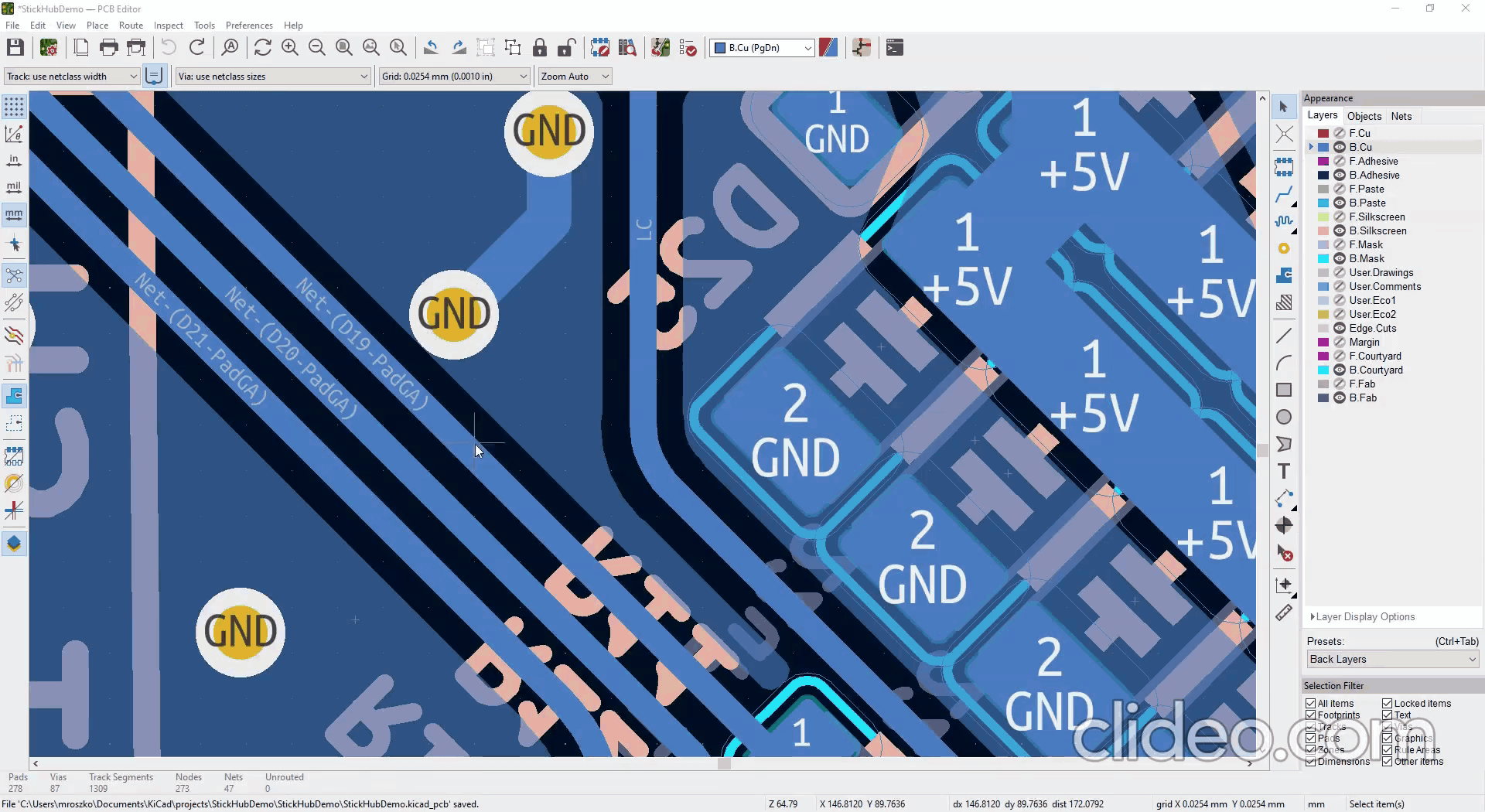

رسم مخططات الدارات الإلكتروني المطبوعة PCB:

يجعل محرر الدارات المطبوعة PCB Editor الخاص بـ KiCad عملية التصميم أسهل و أسرع و ينتج تصاميم أكثر متانة وجودة، كما يدعم الدارات المعقدة ولا يحتاج لمحترف حتى يتمكن من استخدامه بمهارة.

ومن الميزات الرائعة التوافق مع ملفات PCB من برامج أخرى، مثل: EAGLE و Altium وبهذا يمكنك ببساطة استيراد ملف مشروع ما تم تصميمه على EAGLE وتعديله على KiCad.



عرض ثلاثي الأبعاد 3D لدارات PCB:

يمكنك 3D Viewer المدمج ضمن البرنامج من عرض صورة ثلاثية الأبعاد للدارة النهائية بدقة عالية حيث يمكنك ذلك من فحصها ميكانيكياً ومعرفة الشكل النهائي لتصميمك و أيضاً تشكيل صورة واقعية للدارة.





تحميل KiCAD و تثبيته

يدعم برنامج KiCAD مختلف أنظمة التشغيل بما فيها WINDOWS بالإصدارات التالية فقط 8.1، 10، و 11، و لتحميله اختر النسخة المناسبة لنظام التشغيل لديك من خلال الرابط “اضغط هنا” ؛ قم باختيار النسخة 32-Bit أو 64-Bit ثم اختر الموقع الذي ترغب بالتحميل منه مثل GitHub وبعدها يبدأ التحميل مباشرة لأحدث نسخة من البرنامج.



يمكن تثبيت برنامج KiCAD  على نظام Windows باتباع بالخطوات التالية:

  1.     اضغط على الملف الذي حصلت عليه من تنزيل البرنامج.
  2.     انتظر قليلًا حتى تكتمل عملية التحضير من أجل التثبيت.
  3.     تظهر واجهة تتضمن بعض المعلومات عن البرنامج، اضغط Next.
  4.     تظهر واجهة أخرى من أجل اختيار الميزات والمكتبات التي تريد تحميلها، تأكد من تفعيل جميع الخيارات ثم اضغط Next.
  5.     اختار المكان الذي تريد حفظ إعدادات ملفات البرنامج فيه، ثم اضغط تثبيت Install.
  6.     انتظر حتى تكتمل عملية التثبيت.
  7.     إذا كنت تريد الحصول على ميزة النماذج ثلاثية الأبعاد فعل الخيار من أجل تحميل freeCAD.
  8.     اضغط انهاء Finish.
  9. عند تشغيل البرنامج تظهر الواجهة الرئيسية ومنها تبدأ العمل.



أخيراً قمنا في هذا المقال بالتعريف ببرنامج KiCad و أهم ميزاته التي تجعل منه خيار مثالي لأي مبتدئ أو محترف في مجال الإلكترونيات بالإضافة إلى ذكر طريقة التحميل و التثبيت لتكون الخطوة الأولى لك في عالم تصميم الدارات المطبوعة PCB.
